云平臺簡介
進入新世紀以來，我國的社會主義市場經濟持續繁榮，在經濟發展的同時，能源耗費量與日俱增，在很大程度上阻礙了我國經濟的可持續發展。為了實現節能減排的目標，大量企業進行了產業結構調整和優化升級，促進了資源的高效利用。隨著物聯網技術、數字配電技術的不斷發展，其與各行各業的結合日益緊密，為了提高能源的利用效率，達到節能減排的目的，企業能耗在線監測勢在必行。
根據《國家發展和改革委員會辦公廳及國家市場監督管理總局辦公廳文件》的要求，國家發展改革委將把各地區重點用能單位能耗在線監測系統建設情況納入省級人民政府能源消耗總量和強度“雙控”目標責任評價考核。對未按期完成接入端系統建設、未按要求上傳數據或不能維持系統正常運行的重點用能單位，要納入全國信用信息共享平臺，實施失信懲戒，省市發展改革部門將安排一定的專項資金，對重點用能單位接入端系統建設予以適當的補助。我公司自主研發了重點用能單位能耗在線監測系統，幫助企業實現能源在線監測，建立健全企業能源管理體系，從而實現能源合理利用，減少不必要的損耗。
系統介紹
中訊博爾重點用能單位能耗在線監測系統采用智能化、信息化技術，對用能單位實施能源動態監控與數字化管理，通過“國家平臺+省級平臺+重點用能單位接入端系統”的架構，將能耗監測數據上傳到省級平臺，再由省級平臺上傳至國家平臺。重點用能單位接入端系統部署在其單位內部，上傳的數據包括重點用能單位消耗的油品、煤炭、電力、水、天然氣、熱力等主要能源品種的數據，通過系統的數據分析結果，制定考核及能源管理制度，提高企業能源管理的數字化和智能化水平。
應用領域
我公司重點用能單位能耗在線監測系統廣泛應用于鋼鐵、石化、化工、電廠、水泥、紡織、冶金、新材料、半導體等重點用能單位的能源管理與計量系統。
云平臺結構
監測系統采用“國家平臺+省級平臺+重點用能單位接入端系統”的架構，重點用能單位端能耗監測數據上傳至省級平臺，再由省級平臺上傳至國家平臺；沒有建設省級平臺的，重點用能單位端能耗監測數據可直接上傳至國家平臺；國家、省級平臺實現數據同步和數據交互。
重點用能單位接入端系統
重點用能單位接入端系統部署在重點用能單位內部，由重點用能單位負責建設。
主要功能是：
（1）將數據上傳至省級平臺，或直接上傳至國家平臺通過計量儀表、工控系統等采集、匯總本單位能耗數據。
（2）重點用能單位接入端系統要通過網閘、防火墻、隔離等安全措施，確保內部系統安全和數據安全。
（3）要具備遠程升級維保、一端多傳、 接收國家和省級平臺推送信息和用能單位自身能源管理所需的功能。
端設備
能耗在線監測端設備是設置在重點用能單位的信息節點。考慮到企業生產網絡與辦公網絡之間不互通的現實情況，端設備采用獨立雙主機“2+1”（外部處理單元、內部處理單元、隔離安全數據交換單元）架構設計，內、外部主機通過安全隔離數據交互單元連接，在數據傳輸過程中確保獲得的能耗數據以單向傳遞、隔離加密的形式安全傳輸至辦公網絡，在通過CA數字認證進行身份識別后上傳至省平臺。
云平臺功能

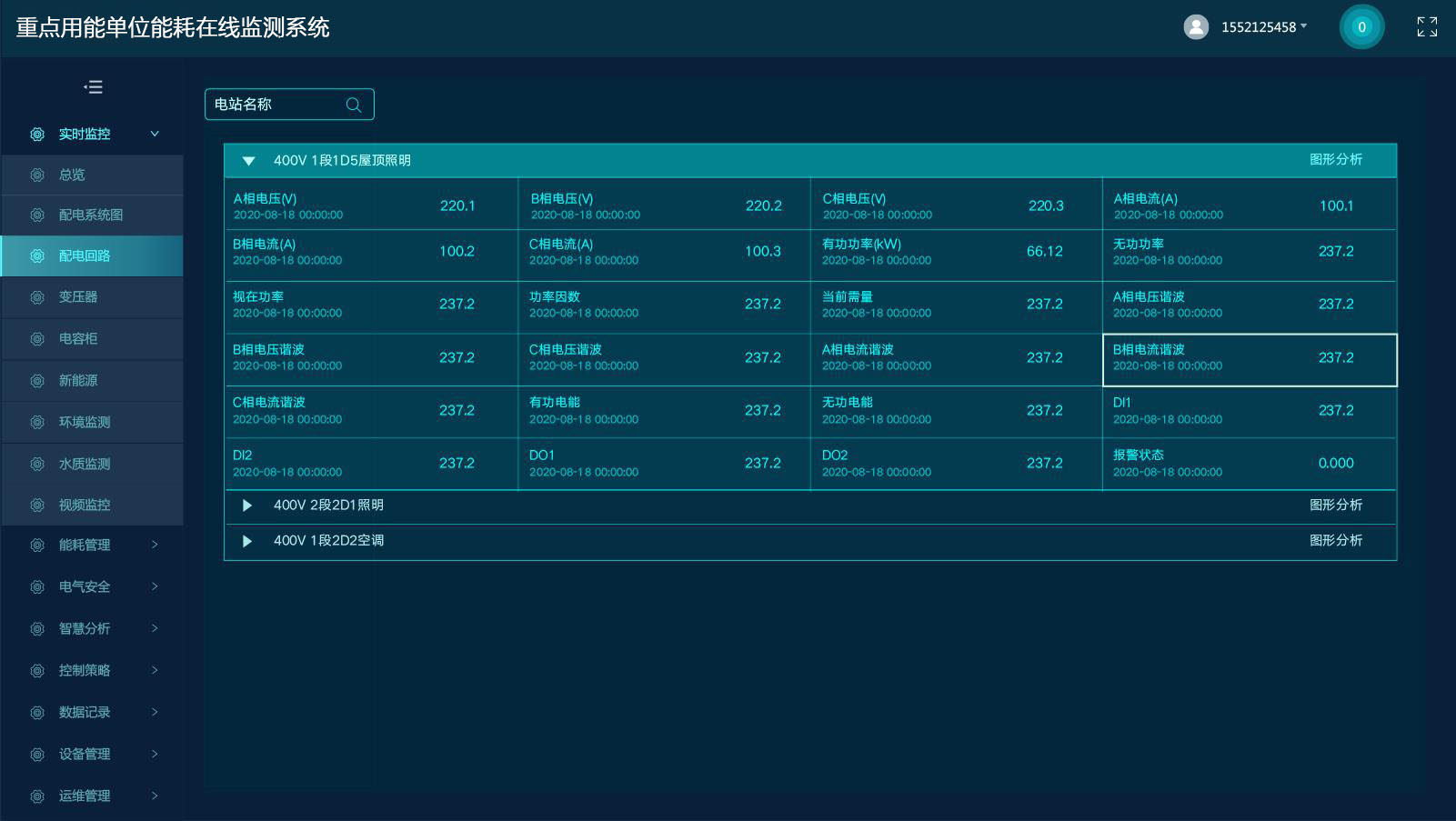

配電回路信息
平臺對企業各種能源（水、電、氣等）進行實時數據監控，如：電壓、電流、功率、電能、諧波等參數，過壓、欠壓、過流、信號中斷、越限報警等事件信息。

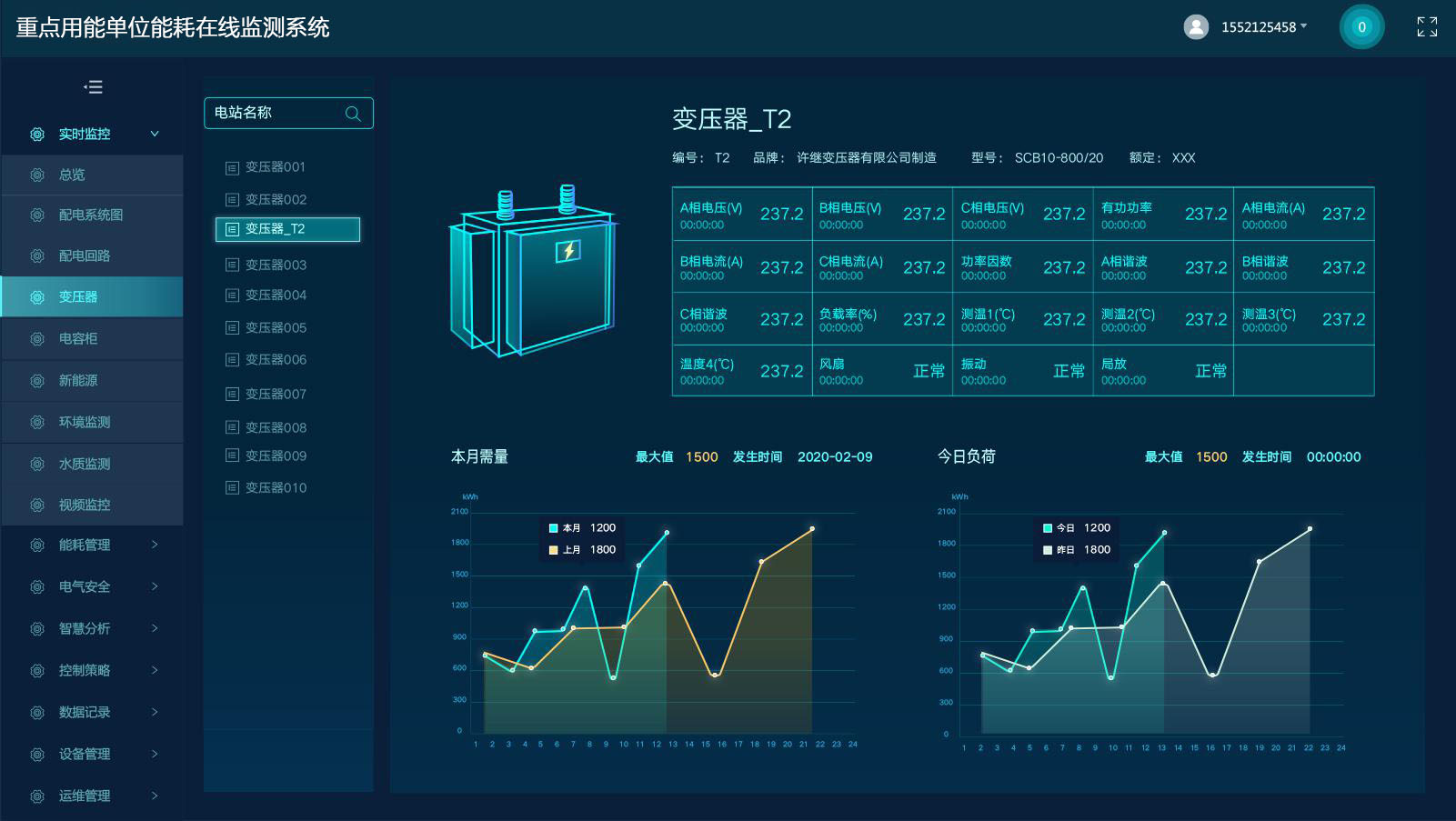

變壓器信息
變壓器一旦出現跳閘、漏電、線路老化等異常現象，會嚴重影響用戶的正常生產，系統可實時查看變壓器運行狀態、溫度信息、負載率、最大需量及最大需量發生時間。

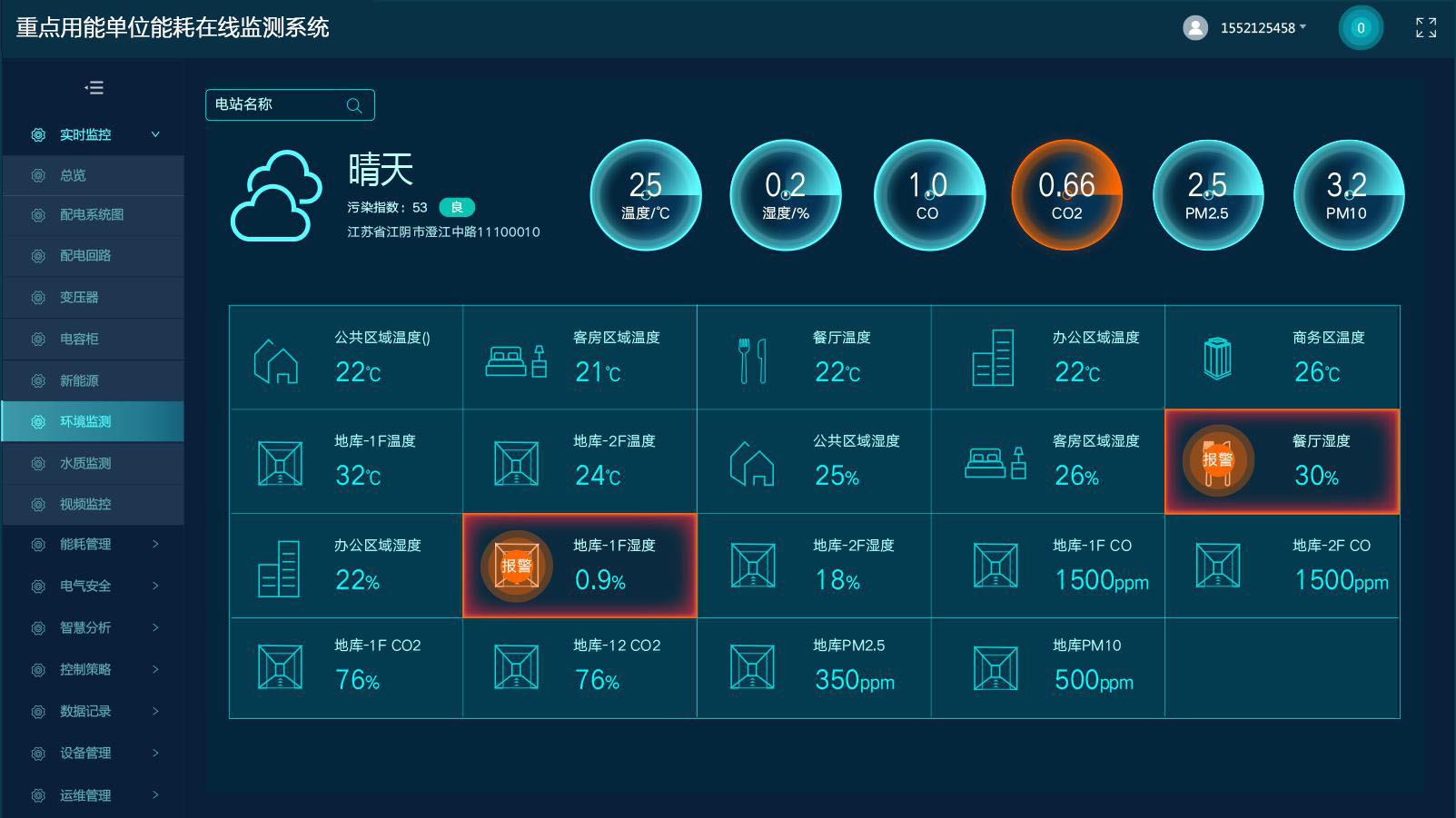

環境監測
通過傳感器對環境溫濕度、PM2.5、水質、配電房等進行監視，當檢測到異常情況，系統發出報警，并采取相應的策略控制。

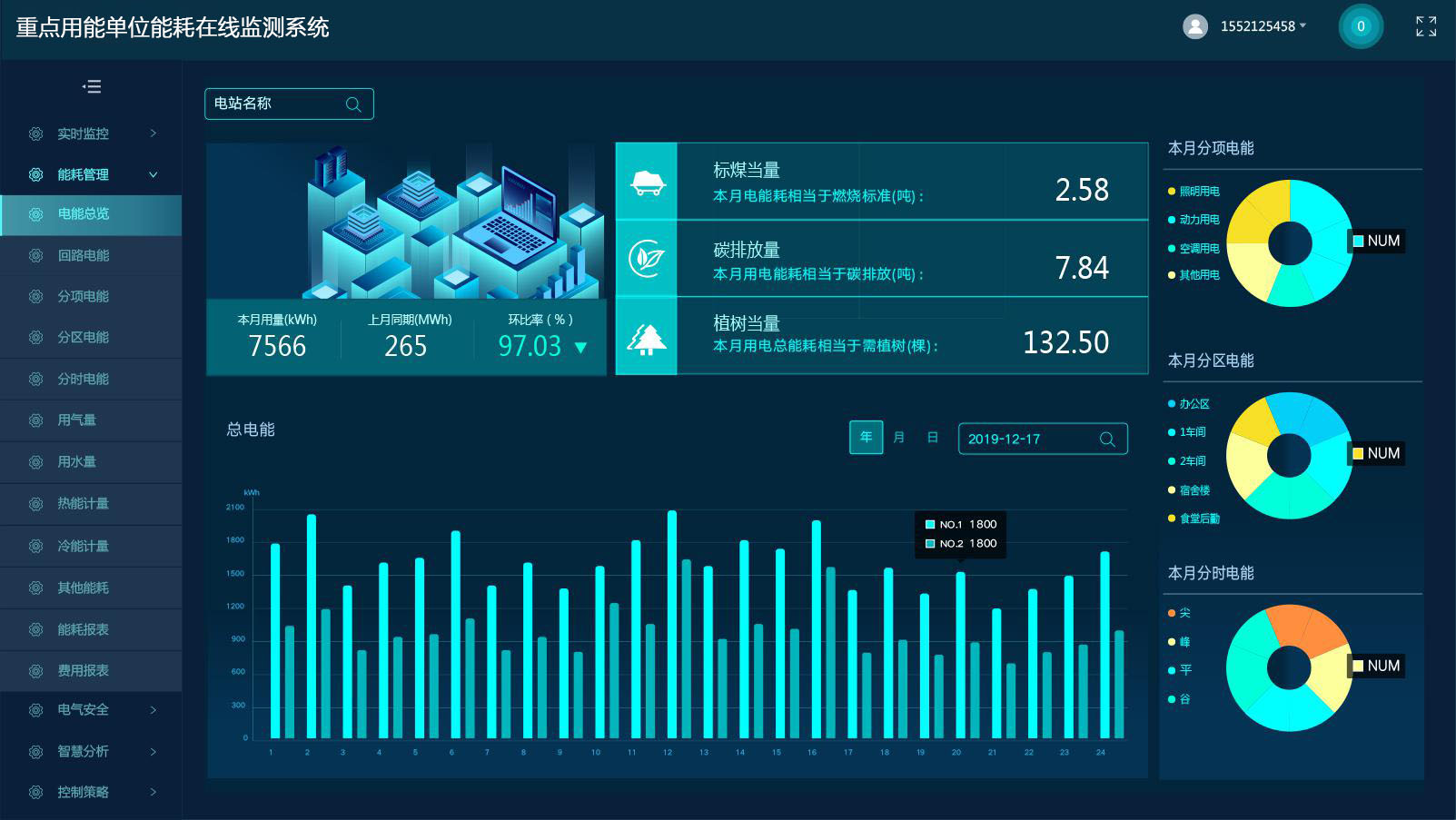

電能總覽
系統支持查詢企業日、月、年不同時間段的用電情況，通過柱形圖、餅圖、折線圖等多種形式展示出來，實現對企業的耗電量、耗水量、耗氣量等能耗數據的統計分析。

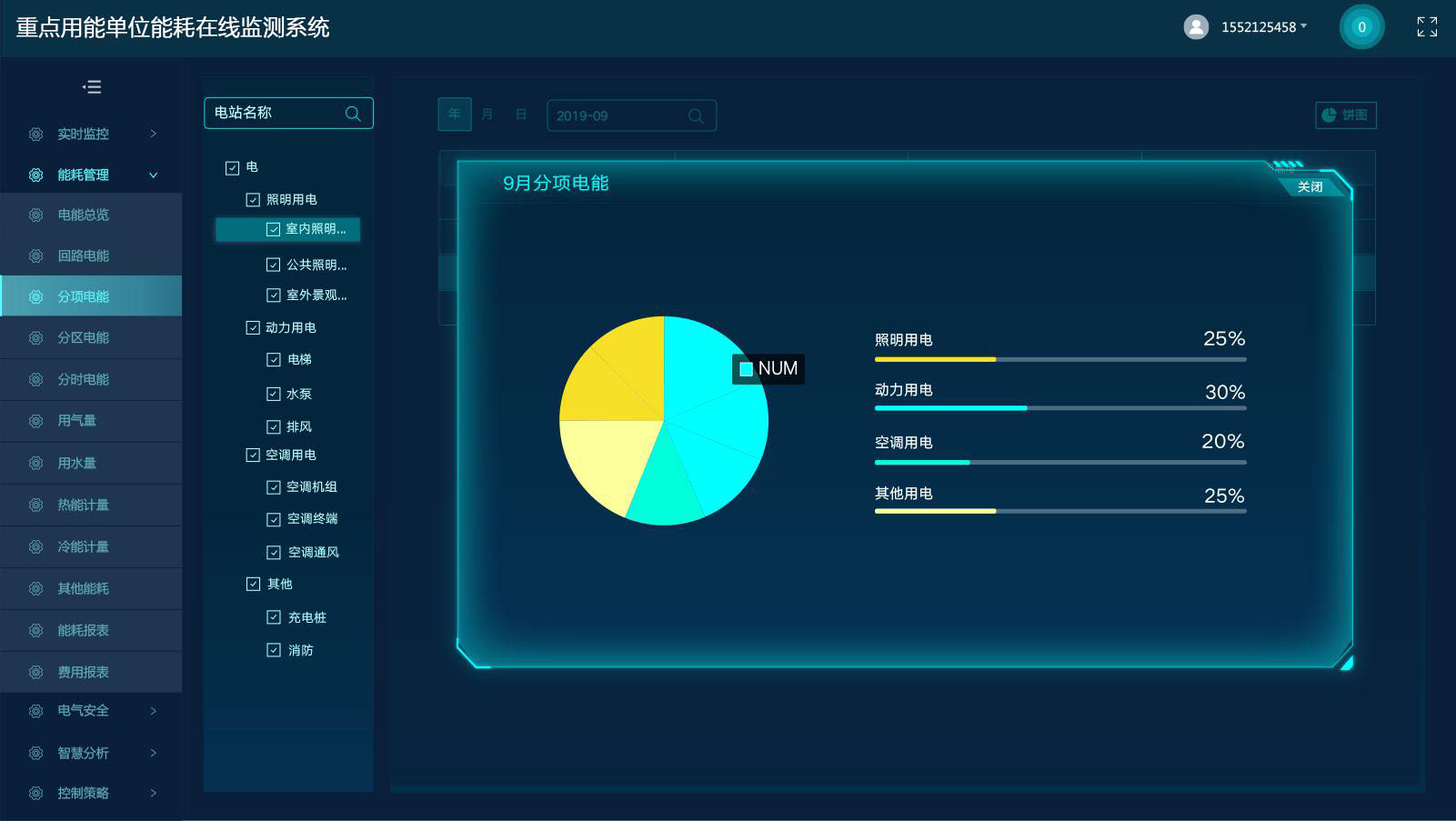

分項用能
對不同用電設備進行分項分析，單獨統計照明用電、空調用電、動力用電等，及時掌握企業分項用電趨勢情況，對異常用電設備采取策略控制，改善用能，節約能源。

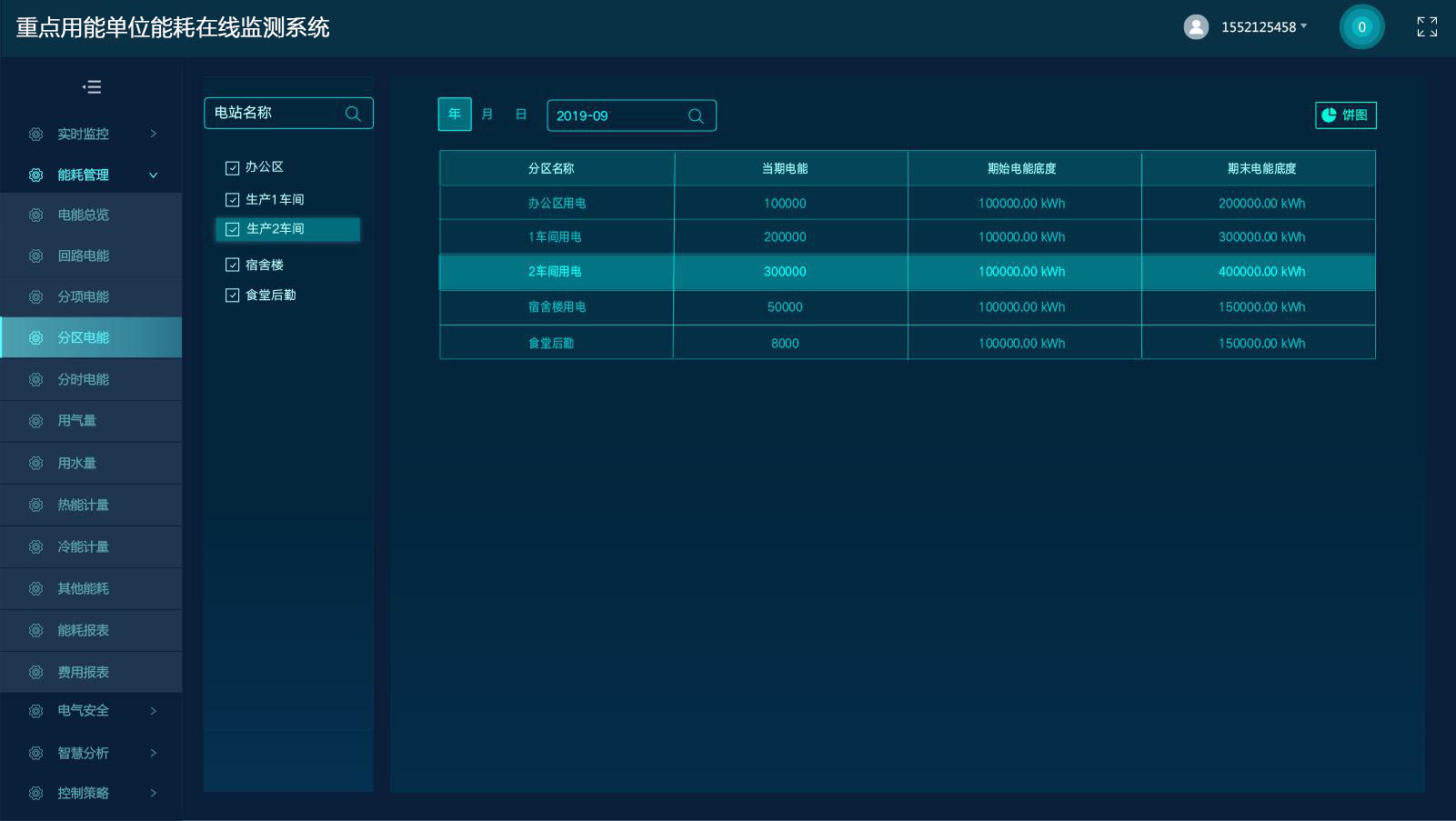

分區用能
對不同用能區域進行分區管理，單獨統計出不同樓層、不同廠區的用能情況，生成柱狀圖表，可看出不同區域耗能排行，對用能較高的區域采取相應的節能措施。

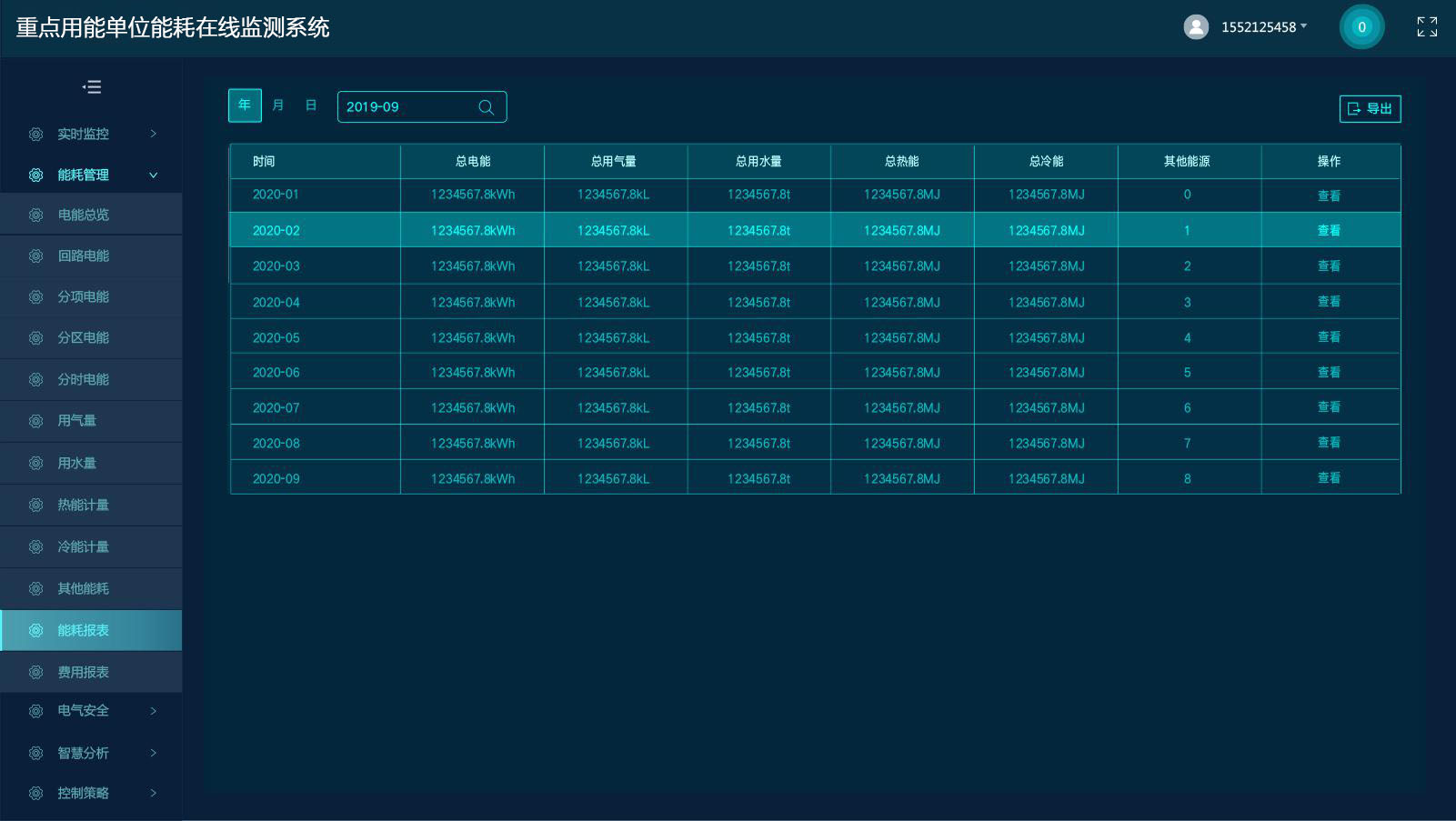

能耗報表
系統對消耗的能源，包括總電能、總用氣量、總用水量等進行統計，生成能耗報表，并展開同比、環比、占比分析，支持對相關數據進行導出、打印。
功率因數分析
總負荷、變壓器功率因數曲線和功率（可選按日/月/年），不同于實時監控的測量值，采用時間周期內的有功電能和無功電能計算的平均功率因數，用于對用電回路較長時間段內的功率因數分析。
損耗分析
根據進、出線能源消耗情況對比，計算出合計差值和誤差百分比，對其損耗進行分析，提供相應的解決措施。
專家評估
根據監測數據，對各類用能給出專業建議，如：根據負荷分析，建議提升負載效率；根據需量分析，調整需量申報；后臺通過專家系統，上傳監測數據和記錄，給出的專業建議，提升能效和智慧化水平。
節能方案
根據監測數據，給出專業的節能建議，對未來企業能耗趨勢進行預測分析；后臺通過專家系統，上傳專業的節能改造技術方案和預期效益等，為節能提供有力的數據支撐。
在線設備
根據實際現場布線生成拓撲圖，對在線設備狀態進行監控，對于離線設備準確定位其位置，有利于及時捕捉故障信息。
設備臺賬
根據實際現場布線生成拓撲圖，對在線設備狀態進行監控，對于離線設備準確定位其位置，有利于及時捕捉故障信息。
資產健康
對企業車間、生產設備等進行全生命周期的健康狀態監測，建立健康計算模型，預測其使用壽命，對健康指數不足的設備提醒建議及時更換，保證供電連續性。
運維計劃
對需要運維的設備進行工單派發，從運維單號→執行人員→開始/結束時間→任務狀態形成這個運維工作的閉環。
事件記錄
對于平時設備運行過程中出現的異常狀況以及運維過程中出現的問題都記錄在冊，通過發生時間、事件類型等關鍵字進行快速查詢，提醒用戶及時進行排查和更換。
運維報告
根據設備運維時間、運維類型生成運維報告，可查詢歷史運維記錄。
